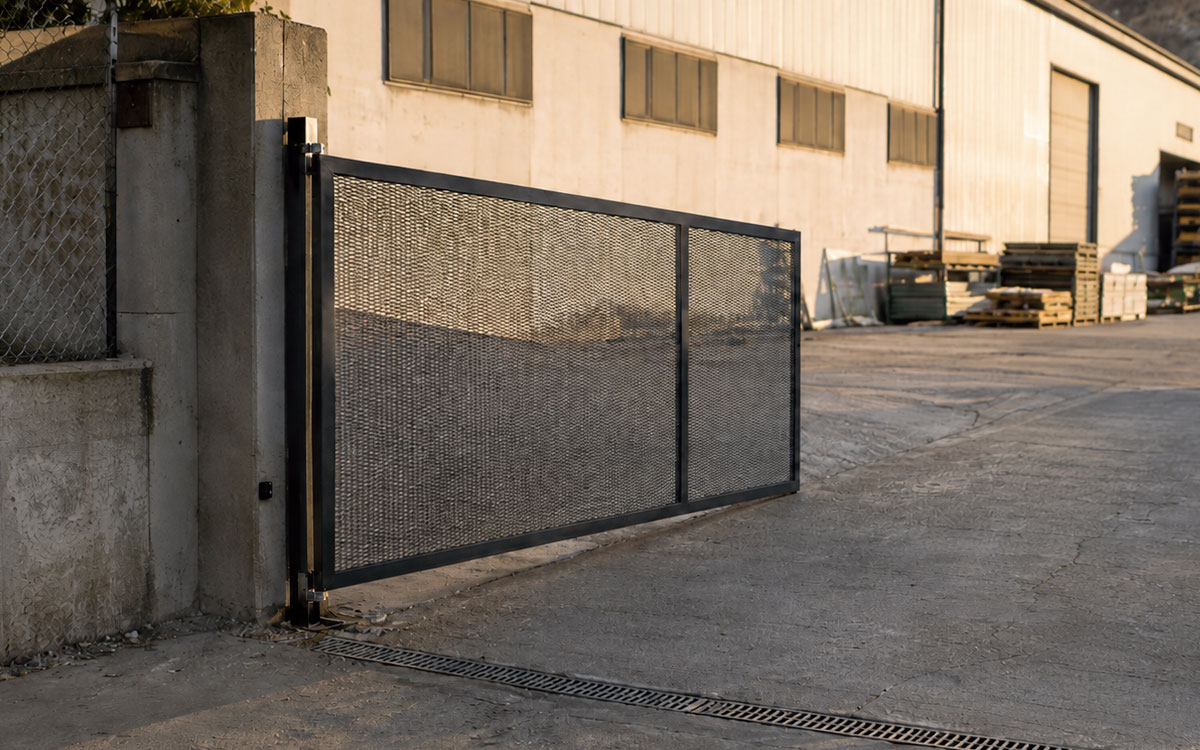

Las puertas batientes en rampa plantean un problema muy concreto: la hoja necesita abrir correctamente aunque el pavimento ascienda o descienda en la zona de giro. En estos accesos, una bisagra convencional puede no ser suficiente, porque la geometría del terreno condiciona el recorrido de la puerta y puede provocar interferencias con el suelo.

En Martín Vecino trabajamos con herrajes específicos para este tipo de instalaciones, pensados para adaptar el movimiento de la hoja cuando existe una pendiente real en el acceso.

Puertas batientes en rampa: por qué una pendiente lo complica

En una puerta batiente instalada sobre una superficie horizontal, la hoja gira manteniendo prácticamente la misma distancia respecto al suelo durante todo el recorrido. Cuando existe desnivel, esa relación cambia.

Si la puerta abre hacia la parte ascendente de una rampa, el extremo de la hoja puede acercarse progresivamente al pavimento hasta llegar a rozarlo o bloquearse. El problema no está solo en la puerta, sino en la combinación entre altura de la hoja, pendiente, punto de giro y peso.

Por eso, antes de fabricar o modificar el cierre conviene medir la inclinación real y comprobar cuánto desnivel debe absorber el sistema durante la apertura.

Un herraje específico para salvar el desnivel

Para estos casos, Martín Vecino dispone de un herraje para puerta en rampa concebido para puertas batientes instaladas en accesos con pendiente.

El sistema permite salvar aproximadamente una inclinación de entre 8º y 20º, aunque el rango final depende de factores como la altura y el peso de la puerta. Esto significa que no debe interpretarse como una cifra aplicable automáticamente a cualquier instalación.

La función del herraje es adaptar el movimiento de la hoja a la geometría del acceso para que pueda desplazarse sin interferir con el terreno. Cada proyecto debe comprobarse con sus medidas reales antes de seleccionar la solución.

Qué debemos medir antes de elegir el herraje

Las puertas batientes en rampa necesitan un estudio previo sencillo pero preciso. El primer dato es la pendiente real del pavimento en la trayectoria que seguirá la hoja.

También debemos conocer la altura y el peso de la puerta, el sentido de apertura, la anchura de la hoja y el espacio disponible durante todo el recorrido. No basta con medir el desnivel junto al poste: hay que comprobar cómo evoluciona el terreno en la zona completa de giro.

Un pequeño error en estas medidas puede cambiar el comportamiento de la puerta una vez instalada. Por eso resulta recomendable trabajar con dimensiones tomadas sobre el acceso real y no únicamente con planos generales de la parcela o de la nave.

Cuándo tiene sentido recurrir a esta solución

Este tipo de herraje cobra sentido cuando necesitamos conservar una apertura batiente y el desnivel del terreno impide realizar el movimiento con una configuración convencional.

Puede darse en accesos industriales construidos sobre parcelas inclinadas, entradas a recintos con rampas o zonas en las que el pavimento se ha ejecutado con pendiente para adaptarse a la cota exterior.

No obstante, tener una rampa no significa automáticamente que sea necesario este sistema. La inclinación, la orientación de la pendiente y el sentido de apertura determinan si realmente existe una interferencia entre la hoja y el suelo.

Herraje, giro y automatización deben estudiarse juntos

Cuando la puerta vaya a motorizarse, el recorrido especial de la hoja debe tenerse en cuenta al diseñar el conjunto. La geometría del giro puede condicionar la manera en la que actúa el automatismo y la ubicación de distintos elementos.

Además, las puertas motorizadas deben contemplarse desde el principio como un sistema completo en el que intervienen estructura, herrajes, automatización y dispositivos de seguridad. Resolver el desnivel mecánicamente no sustituye el análisis de seguridad de la instalación.

En puertas motorizadas, además, el diseño debe contemplar los requisitos de seguridad aplicables al conjunto. Como referencia normativa puede consultarse la Directiva 2006/42/CE relativa a las máquinas, que incluye requisitos relacionados con máquinas, componentes de seguridad y dispositivos de transmisión mecánica.

Para ampliar información sobre otros componentes de este tipo de cierres, puede consultarse nuestro artículo sobre pernios en puertas automáticas, donde explicamos qué aspectos conviene revisar en estos puntos de giro.

Puertas batientes en rampa: una solución que empieza por estudiar bien el acceso

Las puertas batientes en rampa son un buen ejemplo de cómo una condición aparentemente sencilla del terreno puede cambiar por completo el planteamiento de una puerta. Antes de decidir el sistema, hay que conocer la pendiente, las dimensiones de la hoja, su peso y el espacio disponible para el movimiento.

En Martín Vecino podemos orientar la elección del herraje a partir de esos datos y estudiar qué solución encaja mejor con las características del acceso. Cuanto más preciso sea el dimensionado inicial, más fácil será seleccionar un sistema coherente con el proyecto.

Cuando el problema está en el desnivel, la respuesta no pasa por forzar una puerta convencional, sino por utilizar un herraje pensado para acompañar correctamente el recorrido de la hoja.
