Saber identificar el final de carrera para una puerta evita solicitar un componente incompatible y realizar un montaje que no resuelva la avería. Cuando la referencia original no se distingue, la instalación es antigua o la pieza ya ha sido modificada, una única fotografía no suele aportar información suficiente.

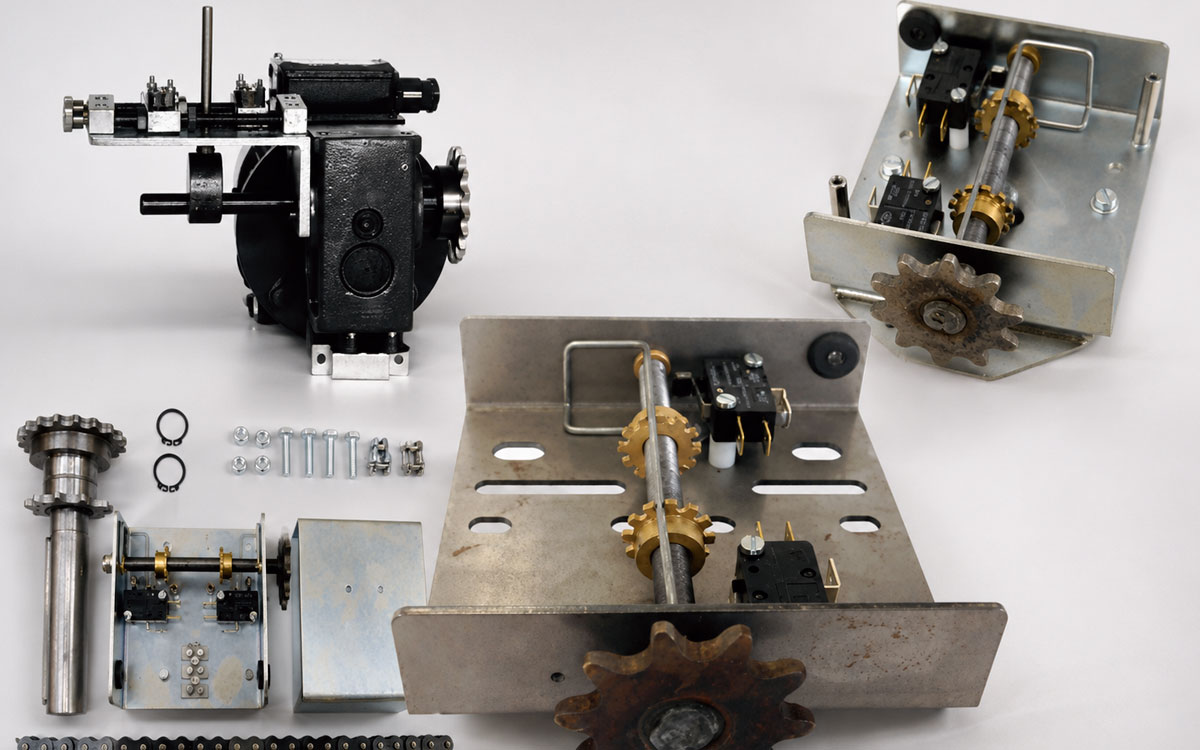

Cómo identificar el final de carrera para una puerta

En Martín Vecino trabajamos con finales de carrera y herrajes para diferentes tipos de puertas y portones. Por eso, recomendamos documentar bien el componente antes de desmontarlo o buscar un recambio.

Dos finales de carrera pueden tener un aspecto exterior similar y, sin embargo, no ser intercambiables. La posición de los microinterruptores, las fijaciones, las conexiones y la forma de accionamiento pueden variar.

La compatibilidad debe comprobarse tanto en la parte mecánica como en la eléctrica. Que una pieza encaje físicamente no significa que vaya a detectar correctamente las posiciones de apertura y cierre.

Además, algunas instalaciones han recibido reparaciones o modificaciones anteriores. En esos casos, la referencia del motor y la del componente instalado pueden no corresponder a la configuración original.

Datos para identificar el final de carrera para una puerta

El primer paso consiste en buscar cualquier dato visible en la carcasa, la bancada, el motor o los microinterruptores. Puede aparecer una marca, una referencia, una numeración parcial o información relacionada con el automatismo.

Conviene fotografiar esos datos antes de limpiar o manipular el conjunto. Una inscripción poco visible puede ser decisiva para localizar el modelo.

También es útil indicar:

  • Tipo de puerta o portón.
  • Marca y referencia del motor.
  • Posición del conjunto dentro del automatismo.
  • Antigüedad aproximada de la instalación.
  • Reparaciones o modificaciones conocidas.
  • Síntoma que presenta la puerta.
  • Sentido en el que aparece el fallo.

La referencia ayuda a orientar la búsqueda, aunque siempre debe contrastarse con el montaje real.

Qué fotografías debemos recibir

Las imágenes deben mostrar el componente desde distintos ángulos y su relación con el resto del mecanismo. Una foto frontal puede ocultar la profundidad, los taladros de fijación o la posición del eje.

Para estudiar mejor el recambio, recomendamos enviar:

  • Vista general del conjunto instalado.
  • Fotografía frontal.
  • Imágenes de los dos laterales.
  • Detalle de etiquetas o inscripciones.
  • Vista de las conexiones eléctricas.
  • Fotografía del motor y su identificación.
  • Imagen de la pieza dañada.
  • Foto de la bancada y sus fijaciones.

Las fotografías deben estar enfocadas, iluminadas y tomadas antes de desconectar los cables. Además, colocar una regla junto a la pieza puede ayudar a interpretar sus dimensiones.

Medidas necesarias para encontrar un recambio

Cuando la referencia no está disponible, las medidas cobran especial importancia. No basta con indicar el largo total de la carcasa.

Es conveniente medir el ancho y el largo de la bancada, la altura del conjunto, la separación entre taladros y la posición de los microinterruptores. Asimismo, pueden ser necesarios el diámetro del eje y las dimensiones de piñones, husillos o levas.

Una pequeña diferencia en la posición de las fijaciones puede impedir el montaje. Del mismo modo, un cambio en la geometría del accionamiento puede alterar los puntos de parada.

Las mediciones deben realizarse con la instalación desconectada y protegida frente a movimientos inesperados.

Cómo se acciona el final de carrera

Para identificar final de carrera para una puerta también necesitamos saber cómo recibe el movimiento. Dependiendo del automatismo, puede accionarse mediante levas, piñones, cadena, husillo, palanca, rodillo u otros elementos mecánicos.

No es suficiente con comprobar que el nuevo conjunto incluye dos microinterruptores. La transmisión debe permitir regular las posiciones finales de apertura y cierre.

La forma de accionamiento determina cómo y cuándo se activa cada contacto. Por eso, conviene enviar fotografías del recorrido completo y de las piezas que conectan el motor con el dispositivo.

Puedes ampliar esta información en nuestro artículo sobre finales de carrera en puertas industriales.

Conexiones y posición de los microinterruptores

Antes de retirar cualquier conductor, se debe fotografiar claramente la clema y la posición de cada cable. Los colores no siempre son una referencia fiable, ya que pueden variar entre fabricantes o haber sido modificados.

También interesa conocer el número de terminales, la disposición de los contactos y la posición física de los microinterruptores.

No recomendamos realizar cambios eléctricos sin la cualificación necesaria. El Ministerio de Industria y Turismo reúne documentación relacionada con la seguridad de máquinas y puertas industriales.

La sustitución debe mantener las condiciones de funcionamiento y seguridad de la instalación, no limitarse a reproducir una conexión sin comprobarla.

El síntoma ayuda a localizar el problema

Explicar cómo falla la puerta permite valorar si el origen está realmente en el final de carrera. Conviene indicar si no se detiene, para antes de tiempo, golpea los topes o falla únicamente durante la apertura o el cierre.

También puede existir un problema mecánico. Una guía desplazada, un recorrido duro o un elemento de transmisión desgastado pueden modificar el punto de parada.

Cambiar el final de carrera no solucionará una puerta que encuentra resistencia durante el movimiento. Primero debe revisarse el recorrido completo.

Errores frecuentes al solicitar un recambio

Uno de los errores más habituales es enviar solo una fotografía exterior. También resulta insuficiente solicitar “un final de carrera para puerta industrial” sin aportar medidas ni datos del motor.

Otros fallos frecuentes son desmontar los cables sin fotografiarlos, medir únicamente la carcasa o suponer que dos piezas son equivalentes porque pertenecen a la misma marca.

Cuantos más datos falten, mayor será el riesgo de escoger una referencia incorrecta. Es preferible completar la información antes de realizar el pedido.

¿Problemas para identificar el final de carrera para una puerta? Solicita ayuda a Martín Vecino

Si necesitas identificar el final de carrera para una puerta, envíanos fotografías, referencias, medidas, conexiones y una descripción clara del fallo. También conviene indicar el modelo del motor y cualquier modificación previa.

En nuestra tienda de herrajes y componentes puedes consultar diferentes soluciones. Además, trabajamos la fabricación a medida para proyectos que requieren componentes específicos.

Puedes contactar con nuestro equipo para que revisemos la documentación disponible. Una consulta bien preparada facilita la búsqueda de un recambio compatible y evita pruebas innecesarias.
